Connecteur POGO PIN

• Assemblage complet : broches POGO préinstallées-dans le boîtier, prêtes pour le montage sur PCB
• Contacts à ressort-: Compense les désalignements et les tolérances mécaniques
• Durée de vie élevée : Évalué pour 10 000 à 100,000+ cycles d'accouplement
• Plusieurs options de montage : SMT, traversant-, montage sur panneau ou flottant
• Contacts plaqués or-: Faible résistance de contact, résistance à la corrosion
• Choisir-et-Placer compatible: Surface supérieure plate pour prise sous vide (versions SMT)
• Compatible avec la refusion : Boîtiers haute-température pour le soudage automatisé
• Personnalisable: Nombre de broches, pas, force du ressort, style de pointe et placage

Note:Toutes les spécifications personnalisables. Force du ressort, course, nombre de broches, pas et placage adaptés aux exigences de l'application.

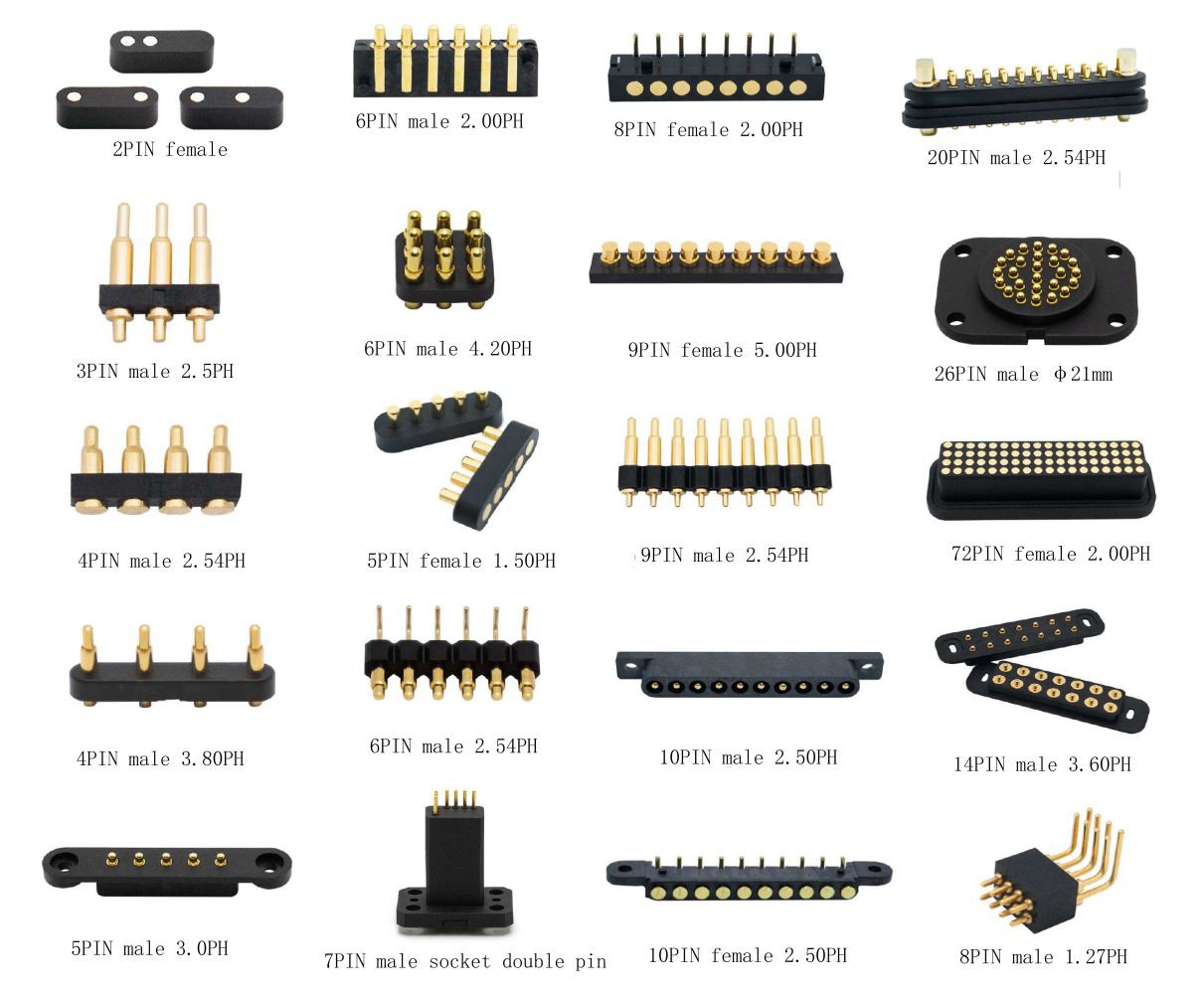

1. Connecteur à ressort- – Format Pogo Pin, 2 à 100 positions
Disponible en simple rangée (2 à 50 broches) ou en double rangée (4 à 100 broches). Il ne s'agit pas d'une broche pogo lâche -, c'est un boîtier de connecteur complet avec plusieurs contacts à ressort-à ressort. Parfait pour les stations d'accueil, les gabarits de test, les batteries et les modules amovibles.

2. 1A à 10 A par broche – Mélangez le signal et l'alimentation dans un seul boîtier
Les broches de plus grand-diamètre supportent jusqu'à 10 A pour le chargement ou l'alimentation électrique. Les broches plus petites fonctionnent sur 1 A pour une signalisation à faible courant-. Le tout dans le même corps de connecteur. La résistance de contact reste comprise entre 20 et 50 mΩ. Un type de connecteur, deux classes actuelles.

Course de travail de 3. 0.5 mm à 2,5 mm – absorbe les erreurs d'alignement
La conception à ressort-compense la déformation, le désalignement et les vibrations du PCB. La course de travail (0,5 mm à 2,5 mm) signifie que les broches se compriment pendant l'accouplement sans perdre la force de contact. Idéal pour les applications aveugles- où les embases à broches rigides se briseraient.

4. Placage d'or sur nickel (0,1 à 3,0 μm) + boîtier haute température-
Épaisseur du placage de contact sélectionnable en fonction des cycles d'accouplement attendus et du risque de corrosion. Les boîtiers PBT ou PA6T (personnalisables) résistent au brasage par refusion. Montage en SMT, traversant-, montage sur panneau ou styles flottants. Tenue diélectrique 500V AC. Conforme ROHS.

• Nombre de broches: 2 à 100 broches (mises en page personnalisées disponibles)
• Pas: 1,27 mm à 4,0 mm (espacement personnalisé disponible)
• Hauteur du connecteur: profil de 3mm à 15mm
• Force du ressort: 50g à 300g par épingle
• Style de pointe: Plat, couronne, pointu, rayon, pointe triple
• Placage: 0,1μm à 3,0μm d'or sur nickel
• Matériau du boîtier: PBT, PA6T, LCP ou PEEK
• Style de montage : CMS, traversant-, montage sur panneau, flottant,-angle droit
• Polarisation: Boîtiers à clé, codage couleur, conception asymétrique
• Cache-poussière: Couvercle amovible pour broches déchargées
• Conditionnement: Tube, bande et bobine (SMT) ou plateau

Solutions complètes de connecteurs à ressort-

• Stations et supports de chargement de batterie : Utilisé dans les smartphones, tablettes, montres intelligentes, trackers d'activité, écouteurs sans fil et chargeurs d'outils électriques pour une charge quotidienne fiable avec-contacts à alignement automatique.
• Appareils de test et de programmation PCB : Déployé dans des gabarits de test fonctionnel, de TIC (test en circuit-) et de programmation de micrologiciels nécessitant des connexions répétables à cycle élevé-avec une pression de contact constante.
• Stations d'accueil pour dispositifs médicaux : Intégré aux moniteurs patient, aux équipements de diagnostic et aux appareils médicaux portables nécessitant des connexions de charge fiables, nettoyables et résistantes à la corrosion.
• Électronique portable : utilisé dans les montres intelligentes, les bracelets de fitness, les aides auditives et les appareils portables médicaux nécessitant des connecteurs compacts-à profil bas avec un contact doux avec la plaquette.
• Recharge automobile et VE : mis en œuvre dans les poignées de chargement des véhicules électriques, les connexions de gestion de batterie et les-stations d'accueil des véhicules nécessitant une capacité de courant- élevée et une résistance aux vibrations.
• Industriel et robotique : Déployé dans des systèmes de capteurs modulaires, des changeurs d'outils robotisés, des contacts de charge AGV et des interfaces à déconnexion rapide-nécessitant des connexions robustes à cycle élevé-.
• Appareils IoT et maison intelligente : Utilisé dans les sonnettes intelligentes, les caméras de sécurité et les nœuds de capteurs pour des connexions d'alimentation et de données fiables dans les-appareils déployés sur le terrain.
• Militaire et aérospatial : Connecteurs haute-fiabilité pour les applications robustes nécessitant une plage de température étendue, une résistance à la corrosion et une durabilité conforme aux spécifications MIL-.

1)Expérimentés dans les connecteurs d'interface et les assemblages de câbles, nous pouvons offrir une large gamme de capacités de production standard telles que l'estampage, le moulage par injection, le prototype, les connecteurs et les assemblages de câbles, les connecteurs et les assemblages de câbles personnalisés et l'emballage de vente au détail personnalisé.

2) Faire progresser la technologie d’interconnexion. Notre équipe peut offrir une expérience d'interconnexion de classe mondiale-de la consultation initiale à la livraison finale pour répondre aux solutions au défi d'interconnexion de nos clients. Notre package de conception et d'ingénierie personnalisé comprend des dessins CAO, des modèles 3D, des prototypes et des échantillons de test.

3) Établir des connexions dans le monde entier. Nous pouvons fournir une large gamme de solutions d'interconnexion afin de répondre aux besoins des clients dans de nombreux types de marchés différents, certains des marchés les plus populaires tels que : l'électronique grand public haut de gamme, le stockage de données, les décodeurs, le médical, la sécurité domestique, l'industrie, l'audio/vidéo, les ordinateurs de bureau et mobiles.

4) Produits de haute qualité et prix compétitifs.

5) Dépasser les attentes. notre politique de qualité est la qualité d'abord, le client d'abord.

1.Priya, concepteur d'appareils portables à Bangalore
"Connecteur POGO à 6 broches de 2,54 mm pour le chargement des montres intelligentes. Faible encombrement, contact fiable. La pointe arrondie est douce pour les coussinets dorés. Bon produit."

2.Lisa, chef de produit IoT au Canada
"La sonnette intelligente utilise un connecteur à montage sur panneau à 2- broches. Boîtier à bride avec trous de vis. Joint torique pour l'étanchéité. Survit aux hivers canadiens."

3.Raj, équipementier automobile en Inde
"Le connecteur de batterie EV utilise un connecteur à clé à 4 broches. Empêche un accouplement incorrect. Bonne qualité, approvisionnement constant d'une expédition à l'autre."

4.Yuki, ingénieur de tests à Tokyo
"Le luminaire de test ICT utilise un connecteur double rangée de 1,27 mm à 50 broches. Très haute densité mais l'alignement est parfait. Broches dorées, bonne résistance de contact."

• Mode de paiement : Carte de crédit ou T/T (facultatif pour les gros montants). Western Union PayPal
• Le paiement T/T prend généralement en charge un paiement anticipé de 100 %.
• Délai de livraison : Normalement 5 à 10 jours ouvrables après réception du paiement.
• Politique d'échantillonnage : des échantillons sont toujours disponibles pour chaque modèle pour les produits standard.
• Les échantillons peuvent être prêts dans 3 à 5 jours ouvrables une fois le paiement reçu.
• Port d'expédition : Shenzhen, Chine.
